پمپ سیرکولاتور خطی آکوا استرانگ سری ERP با راندمان بالا، نصب آسان و صدای کم، مناسب سیستمهای گرمایشی و سرمایشی ساختمان است. همراه با 2 سال گارانتی شرکتی معتبر.
Price range: 3,910,000 تومان through 7,900,000 تومان
پمپهای سیرکولاتور خطی سری ERP از جدیدترین محصولات برند آکوا استرانگ (Aquastrong) هستند که با طراحی بهینه و راندمان بالا، برای گردش مداوم آب در سیستمهای گرمایشی، سرمایشی و استخرها مورد استفاده قرار میگیرند. این سری با استفاده از تکنولوژی روز و متریال مقاوم، عملکردی پایدار و بیصدا را در طولانیمدت تضمین میکند. در نتیجه، سری ERP انتخابی مطمئن برای تأمین گردش یکنواخت آب و افزایش کارایی سیستمهای تأسیساتی و استخری محسوب میشود.
گردش آب در سیستمهای تهویه مطبوع (HVAC)
سیرکوله آب در سیستمهای گرمایش خانگی
سیرکوله آب در سیستمهای گرمایش مرکزی و پکیجها
سیرکوله آب گرم در رادیاتورها و بویلرها
گردش آب در سیستمهای سرمایش و چیلرها
استفاده در مدارهای بسته استخر و جکوزی
بهکارگیری در برجهای خنککننده و سیستمهای صنعتی
بدنه پمپ ساختهشده از چدن ضد زنگ و مقاوم
پروانه از نوریل (Noryl) با مقاومت بالا در برابر حرارت
شفت پمپ از جنس سرامیک آلومینا برای دوام بیشتر
قابلیت کارکرد در دمای سیال بین 2- تا 110 درجه سانتیگراد
تحمل دمای محیط تا 150 درجه سانتیگراد
کلاس حفاظتی IP44 در برابر رطوبت و گرد و غبار
مجهز به الکتروموتور سهدور برای تنظیم توان و بازدهی

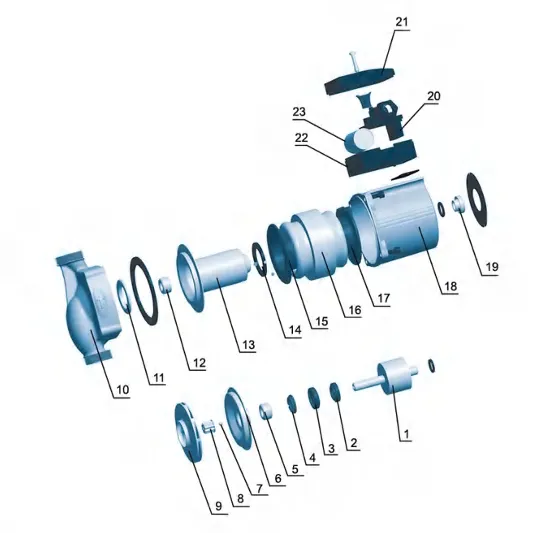

روتور (Rotor)
واشر تنظیم یاتاقان محوری (Thrust bearing adjusting mat)
نگهدارنده رینگ محوری (Thrust ring support)
بوشها (Bushings)
یاتاقان جلو (Front bearing)
درپوش نگهدارنده پمپ (Pump support cover)
ساچمه برگشت (Check ball)
قفلکننده (Locking)
پروانه (Impeller)
بدنه پمپ (Pump body)
قطعه داخلی بدنه پمپ (Pump body insert)
یاتاقان عقب (Back bearing)
مجموعه یاتاقان (Can brg asm)
آببند مجموعه یاتاقان (Can brg asm seal)
درپوش جلویی استاتور (Stator cover front)
استاتور (Stator)
درپوش پشتی استاتور (Stator cover back)
پوسته خارجی (Housing)
درپوش تخلیه (Drain plug)
برد تنظیم سرعت (Speed regulation board)
درپوش ترمینال (Terminal cover)
جعبه ترمینال (Terminal box)
خازن (Capacitor)

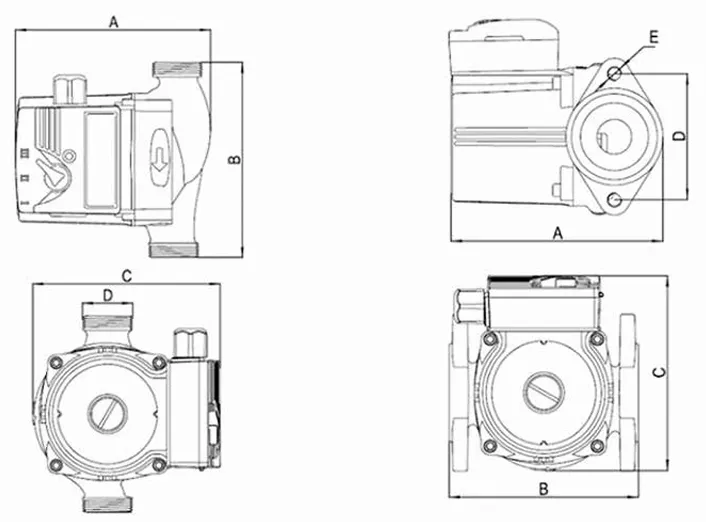

| مدل | A (mm) | B (mm) | C (mm) |
|---|---|---|---|
| ERP 25-40/180 | 130 | 180 | 125 |
| ERP 25-60/180 | 130 | 180 | 125 |
| ERP 25-80/180 | 154 | 180 | 134 |
| ERP 32-80/180 | 168 | 180 | 137 |
| مدل | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| ERP 36-80F/200 | 200 | 138 | 174.5 | 63.6 | 11.5 | 90 |

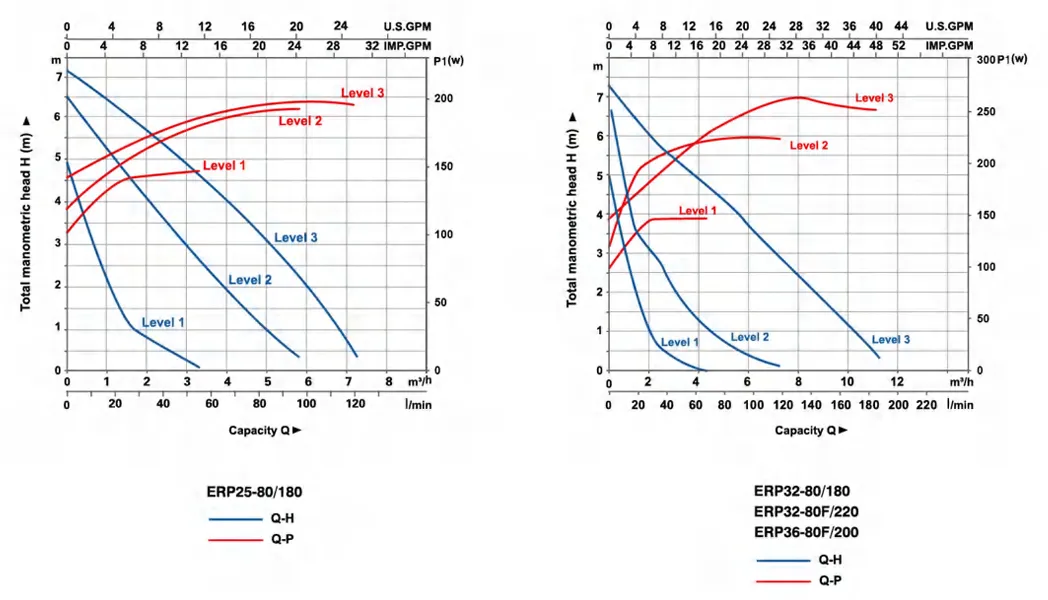

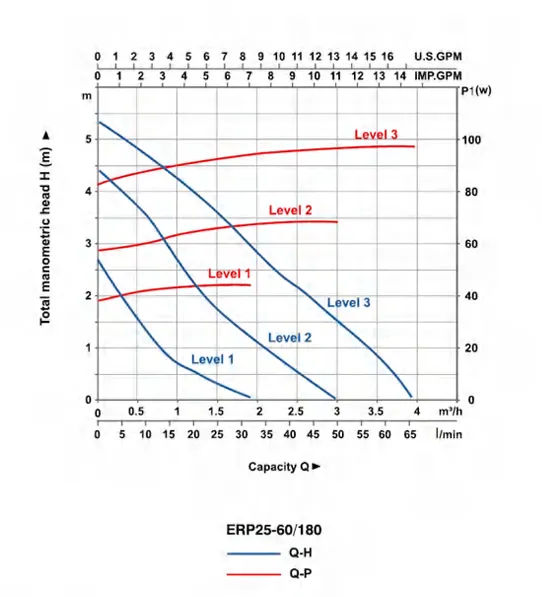

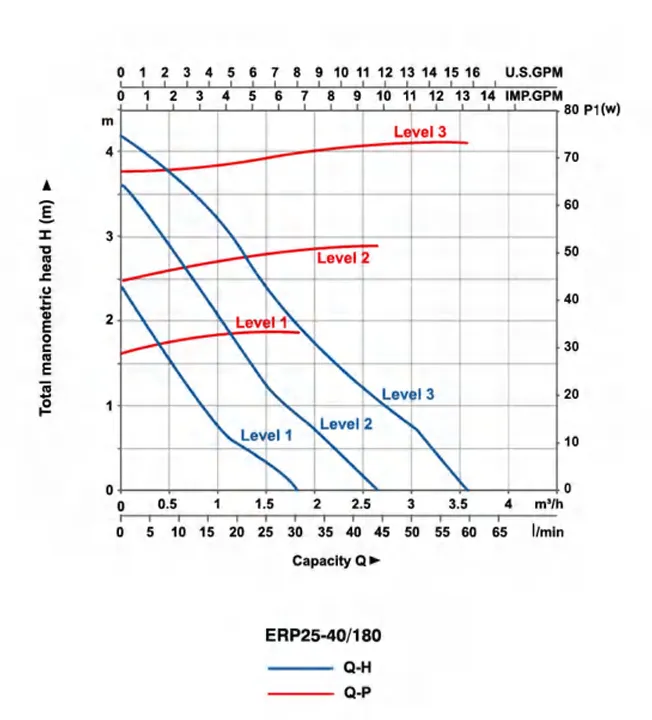

منحنی عملکرد هر پمپ، نشاندهنده ارتباط بین دبی (Q) و هد کل (H) است. این نمودار کمک میکند تا بتوانید با توجه به نیاز سیستم، مناسبترین مدل و سرعت کاری پمپ را انتخاب کنید.
محور افقی (Capacity Q): نشاندهنده مقدار آب عبوری یا همان دبی پمپ است (بر حسب لیتر بر دقیقه یا متر مکعب بر ساعت).
محور عمودی (Total Head H): بیانگر فشار یا ارتفاعی است که پمپ میتواند آب را به آن برساند (بر حسب متر ستون آب).
منحنیهای آبی (Q-H): بیانگر تغییرات هد نسبت به دبی در سه سطح کاری (Level 1، Level 2 و Level 3) هستند. هر سطح، معادل یک سرعت موتور پمپ است.
منحنیهای قرمز (Q-P): نشاندهنده توان مصرفی الکتریکی پمپ در همان شرایط کاری است. این نمودار به مهندسان و مصرفکنندگان کمک میکند تا علاوه بر عملکرد هیدرولیکی، مصرف انرژی دستگاه را نیز ارزیابی کنند.
نقطه کار (Operating Point): محل تقاطع نیاز سیستم (هد و دبی موردنیاز) با یکی از منحنیهای آبی، همان نقطه کار پمپ محسوب میشود. انتخاب صحیح نقطه کار، سبب افزایش راندمان، کاهش مصرف انرژی و افزایش طول عمر پمپ خواهد شد.
به طور کلی:
در Level 1 مصرف انرژی کمتر و دبی محدودتر است.
در Level 2 تعادل بین دبی و هد ایجاد میشود.
در Level 3 بیشترین توان و دبی در اختیار کاربر قرار میگیرد.
| مدل | قدرت پمپ (W) | ولتاژ/فرکانس (V/Hz) | حداکثر دبی (m³/h) | حداکثر دبی (L/min) | حداکثر هد (m) | سایز ورودی/خروجی (inch) |
|---|---|---|---|---|---|---|
| ERP 25-40/180 | 43/64/73 | 220-240/50 | 3.8 | 35/58/64 | 3.9/4.3/4.6 | “1 |
| ERP 25-60/180 | 44/69/83 | 220-240/50 | 4 | 35/60/68 | 4.5/5.8/6.1 | “1 |
| ERP 25-80/180 | 160/190/200 | 220-240/50 | 7.2 | 60/100/120 | 5.5/6.5/7.1 | “1 |
| ERP 32-80/180 | 160/245/270 | 220-240/50 | 10.1 | 60/100/167 | 5.4/6.7/7.3 | “¼1 |
| ERP 36-80F/200 | 160/245/270 | 220-240/50 | 10.2 | 65/113/170 | 5.4/6.7/7.3 | “¼1 |
نصب صحیح: پمپ باید در مسیر خط لوله به صورت افقی نصب شود و فلش روی بدنه با جهت جریان آب هماهنگ باشد.
هواگیری: قبل از روشن کردن، هواگیری سیستم الزامی است تا از ایجاد کاویتاسیون جلوگیری شود.
کنترل دورهای: هر چند ماه یکبار عملکرد بلبرینگ، آببند و اتصالات بررسی شود.
تمیزکاری: فیلترها و مسیر ورودی آب به طور مرتب از رسوبات و ذرات معلق پاک شوند.
جلوگیری از خشککار کردن: هرگز پمپ را بدون آب راهاندازی نکنید.
پمپ سیرکولاتور آکوا استرانگ سری ERP دارای 24 ماه گارانتی معتبر است. همچنین خدمات پس از فروش شامل تأمین قطعات یدکی اورجینال، سرویس و تعمیر توسط نمایندگیهای رسمی و پشتیبانی تلفنی برای مشاوره نصب و رفع مشکلات احتمالی ارائه میشود.
پمپ سیرکولاتور خطی آکوا استرانگ سری ERP انتخابی مطمئن برای سیستمهای گرمایشی و سرمایشی ساختمان است. راندمان بالا، صدای کم و دوام طولانی آن را به گزینهای ایدهآل برای گردش آب در موتورخانهها و سیستمهای تأسیساتی تبدیل کرده است. همراه با گارانتی دوساله و خدمات پس از فروش گسترده، خیال مصرفکننده از کارایی و پشتیبانی این محصول کاملاً راحت خواهد بود.
| مدلهای ERP | ERP25-40/180, ERP25-60/180, ERP25-80/180, ERP32-80/180, ERP36-80/200 |
|---|---|
| برند | AQUASTRONG |
| جنس بدنه | چدن ضدزنگ |
| اتصالات داخلی و خارجی (اینچ) | 1 | 1 | 1 | ¼1 | ¼1 |
| ولتاژ/فرکانس (ولت/هرتز) | 220-240V/50Hz |
| حداکثر دبی پمپ (m³/hr) | 3.8, 4, 7.2, 10.1, 10.2 |
